Tempat asal | Sichuan, Tiongkok |
Nama merek | horizontal-slurrypump.com |
Sertifikasi | ISO9001 |
Nomor model | OEM |
Dokumen | Brosur Produk PDF |

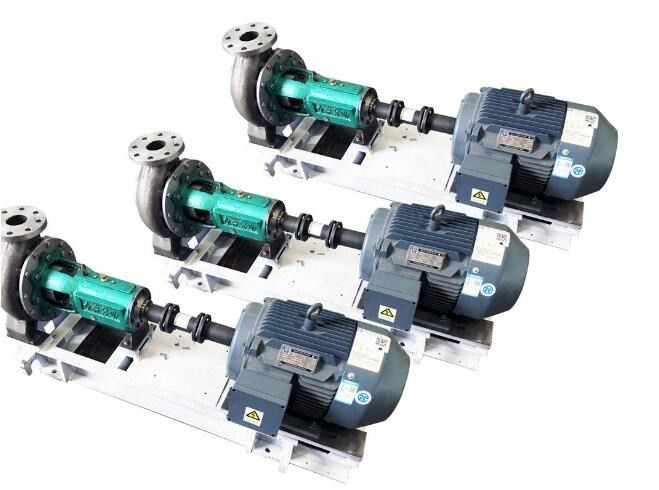

Pompa Kimia Horisontal / Pompa Sentrifugal Multistage untuk Asam Nitrat Lemah
Deskripsi Produk
Struktur
*1 | Sekrup pengunci | *8 | Ruang wakil impeler | 15 | Tutup bantalan depan | 22 | Panci minyak | *29 | Lengan baju |
2 | Paking | 9 | O-cincin | *16 | Bantalan depan | 23 | Kacang penyesuaian | 30 | Cincin segel air |
*3 | Kacang pendorong | *10 | Wakil pendorong | 17 | Tubuh bantalan | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-cincin | *11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-cincin |
*5 | Impeller | 12 | O-cincin | *19 | Bantalan belakang | *26 | sumbu | *33 | kunci |
*6 | Badan pompa | 13 | Bilas nosel air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-cincin | 14 | Plat penahan air | 21 | Kunci | 28 | Kelenjar pengepakan |
Fitur
Deskripsi Struktur
Braket bodi bantalan
Braket bodi bantalan pompa WD adalah struktur rangka besi tuang (HT200, HT250) dengan kekakuan yang cukup dan penyerapan goncangan tertentu, perannya adalah untuk menopang bodi pompa dan bodi bantalan.
Tubuh bantalan
Badan bantalan dilengkapi dengan bantalan gelinding untuk mendukung gaya radial dan aksial poros pompa.Pompa WD dilengkapi dengan dua bantalan bola kontak sudut baris tunggal di sisi kopling untuk menahan gaya aksial dan radial.Bantalan rol silinder baris tunggal dipasang di sisi pompa untuk menahan gaya radial.Pelat penahan air 316L ditempatkan di ujung depan kelenjar bantalan depan untuk mencegah media atau cairan lain masuk ke bantalan depan.
Gambar Produk
Detail
Penerapan Bidang
Asam anorganik dan organik
Larutan alkali
Larutan garam
Berbagai produk petrokimia cair, senyawa organik, bahan baku dan produk korosif
Layanan kami
1. Balas dalam 24 jam.
2. Pompa Sentrifugal Fluor Lining Jenis IHF yang Disesuaikan.OEM & ODM
3. Kontrol kualitas yang ketat dengan harga yang dapat diandalkan.
4. Pengiriman tepat waktu dan layanan purna jual yang sangat baik.
Hubungi kami kapan saja
