| Tempat asal | Sichuan, Tiongkok |
| Nama merek | horizontal-slurrypump.com |
| Sertifikasi | ISO9001 |
| Nomor model | OEM |
| Dokumen | Brosur Produk PDF |

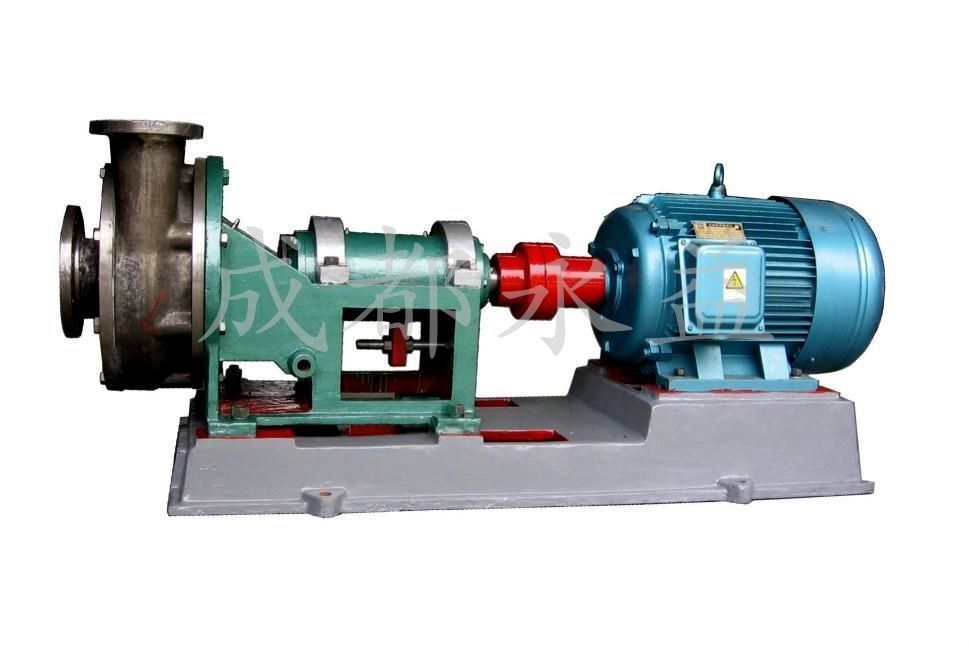

Pompa Sentrifugal Horisontal Listrik Stainless Steel Tahan Suhu Tinggi
Deskripsi Produk
1. Pompa sentrifugal tahan korosi horizontal, dengan saluran aliran impeller yang luas dan kinerja hidrolik yang unggul.
2. Selubung belakang impeller dilengkapi dengan bilah belakang, yang dapat mengurangi kebocoran media.
3. Variabel jenis segel poros (termasuk segel mekanis, segel dinamis + segel pengepakan, segel dinamis + segel tipe-K) diadopsi untuk memenuhi persyaratan penyegelan poros untuk membawa media variabel
Fitur Struktur
Pemisahan radial, pintu belakang, pompa sentrifugal volute hisap satu tahap
Impeller: impeller terbuka, impeller semi terbuka, impeller vortex dan impeller tertutup.
Impeller tertutup dirancang sebagai impeller aliran lebar sesuai dengan prinsip aliran multi-fase, yang bermanfaat untuk lewatnya media padat tanpa menyumbat
impeller dirancang dengan bilah belakang
bilah depan belakang digunakan untuk mencegah media mengalir kembali ke saluran masuk pompa
bilah digunakan untuk mengurangi tekanan kebocoran aksial dan menyeimbangkan gaya aksial
impeler dipasang pada poros dengan pas berbentuk kerucut untuk memudahkan perakitan dan pembongkaran
impeller diikat dengan mur impeller dan sekrup pengunci
Aplikasi
Asam organik dan anorganik: asam nitrat, asam sulfat, asam klorida dan asam fosfat.
Natrium hidroksida atau natrium karbonat, dll. larutan alkali.
Senyawa organik dan bahan baku dan produk korosif lainnya.
Parameter Teknis
|
model |
Kinerja Air Bersih |
||||||
|
mengalir (m3/jam) |
kepala (M) |
kecepatan (r/mnt) |
maksimum efisiensi (%) |
NPSH (NPSHr) M |
berat kepala pompa KG |
komponen poros |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
Spesifikasi Kerja
Mengalir: 8-1000m3/jam
Kepala: 15-120m
Putar Kecepatan:<1500rpm
Tekanan: 1.6MPa
Suhu: -50 ℃ -130 ℃
Kekuatan Moto: 5,5-315KW
Struktur
|
*1 |
Sekrup pengunci |
*8 |
Ruang wakil impeler |
15 |
Tutup bantalan depan |
22 |
Panci minyak |
*29 |
Lengan baju |
|
2 |
Paking |
9 |
O-cincin |
*16 |
Bantalan depan |
23 |
Kacang penyesuaian |
30 |
Cincin segel air |
|
*3 |
Kacang pendorong |
*10 |
Wakil pendorong |
17 |
Tubuh bantalan |
24 |
Sekrup penyesuaian |
31 |
Pengisi |
|
4 |
O-cincin |
*11 |
Ruang pengepakan |
18 |
Braket bantalan |
25 |
Braket bodi bantalan |
32 |
O-cincin |
|
*5 |
Impeller |
12 |
O-cincin |
*19 |
Bantalan belakang |
*26 |
sumbu |
*33 |
kunci |
|
*6 |
Badan pompa |
13 |
Bilas nosel air |
20 |
Penutup bantalan belakang |
27 |
Penutup perisai |
|
|
|
7 |
O-cincin |
14 |
Plat penahan air |
21 |
Kunci |
28 |
Kelenjar pengepakan |
|
Gambar Produk
Prosedur
Pengepakan dan Pengiriman
|
OEM |
Dapat diterima |
|
MOQ |
1 Set |
|
Harga |
Dapat dinegosiasikan |
|
Pelabuhan |
Shanghai |
|
Pembayaran |
T/T, L/C, Serikat Barat |
|
Kemasan |
Kasus kayu ekspor atau sebagai permintaan pelanggan |
|
Waktu pengiriman |
40 hari sesuai dengan jumlah pesanan |
|
Pengiriman |
Melalui laut, melalui udara, dengan kereta api |
